Drukblaastank

De brandschuimtank (drukmenger van het-type) is de kernuitrusting van het brandblussysteem. Het bestaat hoofdzakelijk uit een druktank, een capsule, een doseermixer, een veiligheidsklep en verschillende regelkleppen, en is verdeeld in twee structurele typen: verticaal en horizontaal. Het werkingsprincipe is om water onder druk te gebruiken om de schuimvloeistof te vervangen en dit vervolgens in de doseermixer te mengen in een vaste verhouding van 3% -6% om een schuimmengsel te vormen voor brandblusdoeleinden.

Aanvraag sturen Praat nu

Beschrijving

Producten Beschrijving

CA-BRANDDrukblaastank

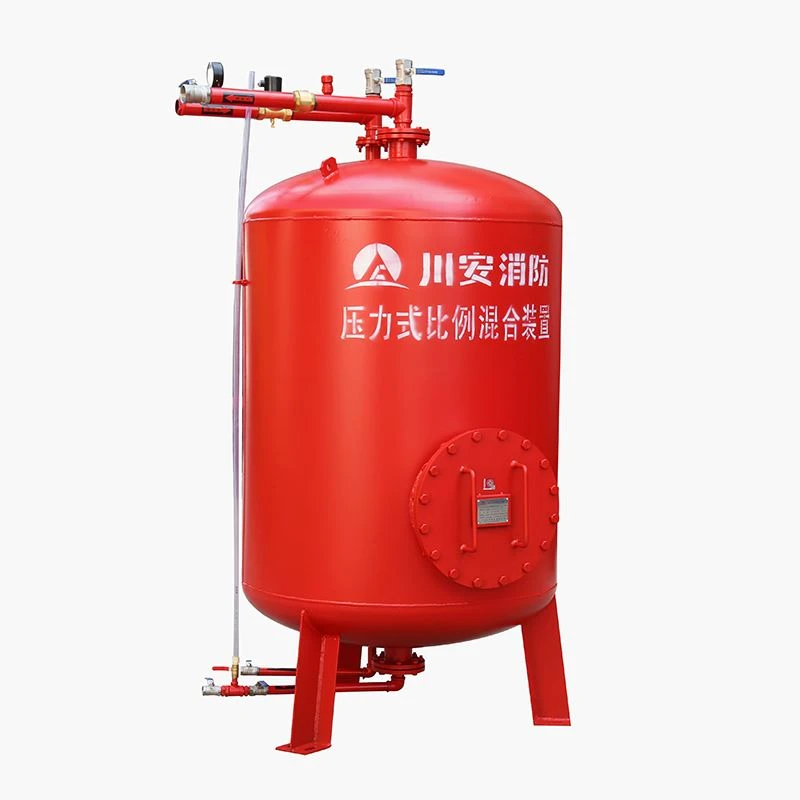

De drukblaastank (druk-type doseermenger) is de kernuitrusting van het brandblussysteem. Het bestaat hoofdzakelijk uit een druktank, een capsule, een doseermenger, een veiligheidsklep en verschillende regelkleppen, en is verdeeld in twee structurele typen: verticaal en horizontaal. Het werkingsprincipe is om water onder druk te gebruiken om de schuimvloeistof te vervangen en dit vervolgens in de doseermixer te mengen in een vaste verhouding van 3% -6% om een schuimmengsel te vormen voor brandblusdoeleinden.

Acceptatie en inbedrijfstelling: Zorg ervoor dat het systeem gekwalificeerd is

Hoe wij begonnen

①

Visuele inspectie

Visuele inspectie: Controleer of de installatielocatie van de apparatuur, de lay-out van de pijpleiding en de installatie van accessoires voldoen aan de ontwerpvereisten, dat de anti{0}}corrosiecoating intact is en dat de markeringen duidelijk zijn (zoals de pijl die de stroomrichting van de pijpleiding aangeeft en het typeplaatje van de apparatuur).

②

Sterkte test

Sterktetest: Vul het leidingsysteem met water en oefen druk uit tot 1,5 keer de werkdruk. Houd deze druk gedurende 30 minuten aan. Controleer op lekkage of vervorming van de leidingen, flenzen en kleppen.

③

Afdichtingstest

Afdichtingstest: nadat de sterktetest is afgerond, verlaagt u de druk tot 1,0 maal de werkdruk en handhaaft u de druk gedurende 24 uur. Controleer of er geen lekkage is bij de afdichtingsonderdelen (flenzen, kleppakking).

④

Systeemfoutopsporing

Systeemfoutopsporing:
Start de brandpomp, pas de inlaatwaterdruk aan op de ontworpen waarde en observeer de schuimvloeistofmengselverhouding bij de uitlaat van de schuimaandeelmenger (gemeten met een speciaal detectie-instrument, met een fout van minder dan of gelijk aan ±10%).

Pijpleidingaansluiting: Zorg voor de stroomrichting en afdichting.

Pijptype	Verbindingspositie	Kernvereisten
Inlaatpijp	Onderste inlaat van het tanklichaam	Uitgerust met een schuifafsluiter + filter (filterscherm kleiner dan of gelijk aan 1,0 mm om verstopping van het doseerapparaat te voorkomen); flenzen symmetrisch aangedraaid (koppel: 80-100N・m)
Schuimvloeistofuitlaatpijp	Bovenste uitlaat van het tanklichaam	Aangesloten op een schuimgenerator (spuitkop/schuimpistool); gaskleppen zijn ten strengste verboden om de mengverhouding niet te beïnvloeden
Afvoerpijp	Bodemafvoer van het tanklichaam	Uitgerust met een schuifafsluiter, waardoor de afvoer van onzuiverheden in latere fasen wordt vergemakkelijkt
Ontluchtingspijp	Bovenste ventilatieopening van het tanklichaam	Voorzien van een ontluchtingsventiel; de klep moet worden geopend om lucht af te voeren tijdens de eerste vloeistofvulling om luchtbellen te voorkomen
