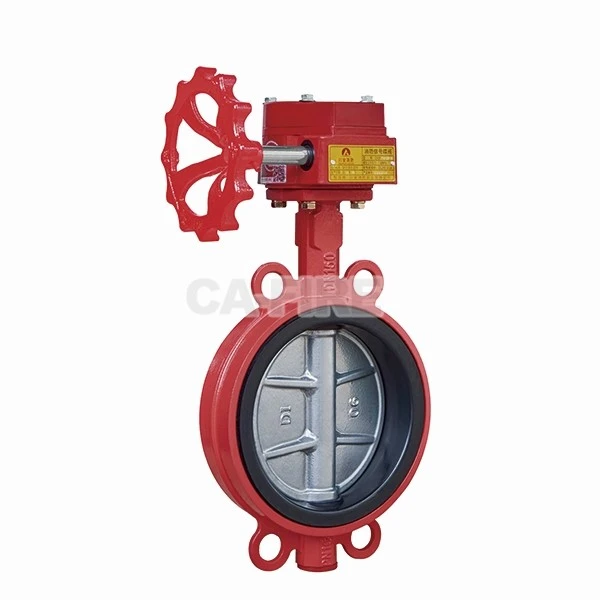

Wafer-Type snel-werkende brandvlinderklep

1 Duurzame materiaaltechniek

QT450-10 Nodulair gietijzeren lichaam: Beschikt over een treksterkte groter dan of gelijk aan 450 MPa en rek groter dan of gelijk aan 10%, met slagvastheid die bestand is tegen plotselinge drukstoten in brandscenario's. De elektrostatische rode epoxycoating (dikte groter dan of gelijk aan 80 μm) zorgt voor een gladde afwerking, uniforme kleur en geen luchtbellen/kreukels-waardoor een weerstand tegen zoutnevel wordt bereikt Groter dan of gelijk aan 600 uur voor langdurig gebruik buitenshuis-.

Vernikkelde -kritieke componenten: Vlinderschijf en klepsteel zijn voorzien van een vernikkeling van 8~10 μm, waardoor de corrosieweerstand wordt verbeterd en de wrijving wordt verminderd, waardoor een soepele werking wordt gegarandeerd, zelfs na jaren van stand-by.

EPDM-Rubberen composietafdichtingen: Combineert het temperatuuraanpassingsvermogen van EPDM (0 ~ 80 graden) met de elasticiteit van rubber, waardoor er geen lekkage ontstaat onder een afdichtingstestdruk van 3,2 MPa; bestand tegen degradatie van schuimmengsels, met een levensduur groter dan of gelijk aan 5 jaar.

HPb59-1 koperen huls: Drie nauwkeurig-bewerkte koperen hulzen verminderen de slijtage van de klepsteel met 50%, minimaliseren het bedieningskoppel en zorgen voor moeiteloze bediening van de hendel in noodgevallen.

2 Innovatief constructief ontwerp

Wafer-Type kleminstallatie: Rechtstreeks geklemd tussen pijpleidingflenzen met behulp van M8×25 bouten (volgens GB/T57150-2000), waardoor flenslassen wordt geëlimineerd en de installatietijd met 60% wordt verkort.

90 graden snel-werkende handgreep: Gemarkeerd met duidelijke "OPEN/CLOSE"-indicatoren; Wanneer deze volledig open is, is de hendel parallel uitgelijnd met de as van de pijpleiding, voor directe statusherkenning. Geïntegreerde veervoorspanning zorgt voor een goede zitpositie in gesloten toestand.

Gestroomlijnde vlinderschijf: Geoptimaliseerde hydrodynamica verlaagt de stromingsweerstandscoëfficiënt tot minder dan of gelijk aan 0,3, waardoor maximale brandwater-/schuimafgifte wordt gegarandeerd zonder drukverlies.

Plaatversterking lokaliseren: Q235A stalen positioneringsplaat fixeert de positie van de klepsteel, voorkomt doorbuiging tijdens bedrijf en verbetert de structurele stabiliteit.

3 Veiligheid-Centrische functies

Brand-Vuurbestendige coating: Rode epoxypoedercoating voldoet aan de visuele normen voor brandapparatuur, waardoor snelle identificatie in noodscenario's mogelijk is.

Anti--ontwerp tegen vastlopen: Vernikkeling en koperen hulzen voorkomen dat de steel vastloopt als gevolg van langdurige inactiviteit op de -termijn, wat van cruciaal belang is voor brandbeveiligingssystemen die onmiddellijke reactie vereisen.
