CA-FIRE ZSFM-type overstromingsalarmklepproduct

CA-FIRE ZSFM Deluge-alarmklep - Premium brandbeveiligingscontroleoplossing voor de ZSFM-serie Deluge-alarmklep (modellen: ZSFM 50-1.6 tot 350-1.6; ZSFM 100-1.6(G) tot 200-1.6(G)) 0. Bedrijfsintroductie CA-FIRE Fire Protection Co., LTD, opgericht in 2012 en gevestigd in Quanzhou, China, richt zich op...

Aanvraag sturen Praat nu

Beschrijving

Ca-Fire Protection Co.,Ltd is een van de meest geloofwaardige fabrikanten en leveranciers van ca-fire zsfm-type zondvloedalarmkleppen in China. Welkom bij groothandel op maat gemaakte brandapparatuurproducten tegen een concurrerende prijs vanuit onze fabriek. Neem contact met ons op voor meer goedkope producten.

CA-FIRE ZSFM Deluge-alarmklep - Premium oplossing voor brandbeveiligingscontrole

Voor ZSFM-serie overstromingsalarmklep (modellen: ZSFM 50-1.6 tot 350-1.6; ZSFM 100-1.6(G) tot 200-1.6(G))

0. Bedrijfsintroductie

CA-FIRE Fire Protection Co., LTD, opgericht in 2012 en gevestigd in Quanzhou, China, richt zich op de R&D, productie en levering van top- brandbestrijdingsapparatuur. Ons productportfolio omvat FM-gecertificeerde sprinklers, brandkranen, alarmkleppen, schuimsystemen en CCC/CE-gecertificeerde straalpijpen. We streven ernaar betrouwbare, duurzame- en conforme brandveiligheidsoplossingen te leveren voor woningen, commerciële en industriële eigendommen over de hele wereld. Het productassortiment van CA-FIRE voldoet aan diverse eisen op het gebied van brandbeveiliging, waaronder sprinklers; Brandkranen voor binnen en buiten; Alarmkleppen (natte/zondvloed-types); Schuimsystemen (blaastanks, generatoren); Brandsproeiers, watermonitors en slangen; Slanghaspels, koppelingen en accessoires; en kleppen en signaalapparaten. Elk product ondergaat een strenge kwaliteitscontrole en voldoet aan de internationale brandveiligheidsnormen, met aanpasbare maten en oplossingen die beschikbaar zijn om aan specifieke projectbehoeften te voldoen.

1. Productoverzicht en belangrijkste voordelen

1.1 Productoverzicht

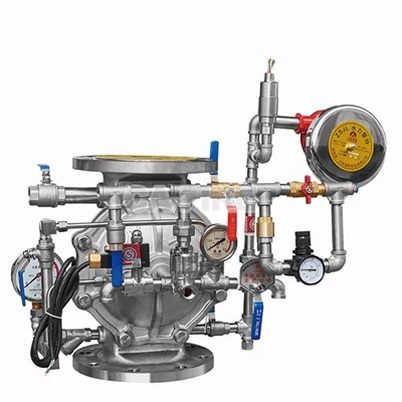

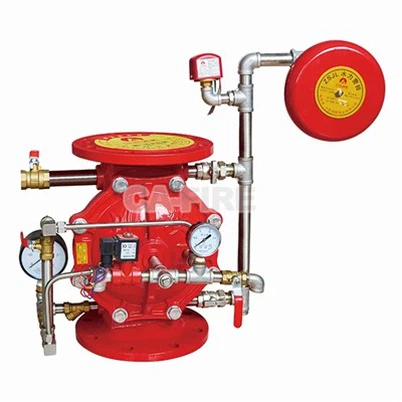

De ZSFM Deluge-alarmklep is een membraan-aangedreven regelklep die dient als de ruggengraat van overstromingsalarmsystemen. Het kan worden geïntegreerd met detectiebedieningen, sprinklers, kleppen en fittingen om brandblussystemen te vormen, ideaal voor overstromingsopstellingen, pre-actiesystemen, watergordijn-/watermistsystemen, schuimsystemen en als regelklep voor droge binnenhydrantsystemen. Geschikt voor locaties met veel-verkeer en -risico's-ziekenhuizen, hotels, winkelcentra, fabrieken, luchthavens, bibliotheken, stadions, tentoonstellingscentra en onderstations-deze klep is voorzien van een membraan dat de watertoevoerzijde (inlaat) scheidt van de systeemzijde (uitlaat) tijdens stand-by. Wanneer brand een drukval veroorzaakt in de controlekamer van het membraan, gaat de klep open om water vrij te laten, terwijl hydraulische alarmbellen en drukschakelaars worden geactiveerd voor onmiddellijke waarschuwingen. Het ondersteunt drie besturingsconfiguraties: nat, droog en elektronisch, waardoor aanpassing aan uiteenlopende brandveiligheidsscenario's wordt gegarandeerd.

1.2 Belangrijkste voordelen

Veelzijdige systeemintegratie: Werkt naadloos met deluge-, pre{0}}actie-, watergordijn/watermist-, schuimsystemen en droge brandkranen-waardoor de noodzaak voor meerdere gespecialiseerde kleppen wordt geëlimineerd.

Configuraties met drievoudige bediening: Natte (gesloten sprinklers), droge (open sprinklers + branddetectoren) en elektronische (open sprinklers + elektronische detectoren) opties om aan verschillende milieu- en veiligheidseisen te voldoen.

Uitgebreide modelselectie: 13 modellen van DN50 tot DN350, plus gegroefde varianten uit de G--serie, die flens- of gegroefde verbindingen bieden voor diverse pijpleidingafmetingen.

Robuuste operationele prestaties: Functioneert betrouwbaar binnen een drukbereik van 0,14 MPa tot 1,6 MPa en omgevingstemperaturen van 4 graden tot 70 graden, en verdraagt zware industriële en commerciële omstandigheden.

Ingebouwd-ingebouwd alarmmechanisme: Wordt geleverd met een hydraulische alarmbel en drukschakelaar voor real-time brandwaarschuwingen, waardoor snelle reacties op noodsituaties mogelijk zijn.

Flexibele installatie: Standaard verticale montage; horizontale installatie beschikbaar (moet worden gespecificeerd in het koopcontract om een juiste configuratie te garanderen).

2. Technische specificaties

2.1 Dimensionale details (mm)

Serienummer	Model/Spec	h	H	A	B	M	N	K (Φ)	N-L	C
1	ZSFM 50-1,6	270	420	175	175	190	82.5	125	4-φ18	/
2	ZSFM 65-1.6	270	420	175	175	190	92.5	145	4-φ18	/
3	ZSFM 80-1,6	330	475	180	180	196	100	160	8-Φ18	/
4	ZSFM 100-1,6	340	480	180	190	196	110	180	8-Φ18	/
5	ZSFM 125-1,6	415	545	215	205	235	125	210	8-Φ18	/
6	ZSFM 150-1,6	415	545	215	215	235	142.5	240	8-Φ22	/
7	ZSFM 200-1.6	530	650	240	240	280	170	295	12-Φ22	/
8	ZSFM 250-1,6	650	770	270	295	325	202.5	355	12-Φ28	/
9	ZSFM 300-1.6	770	875	315	315	365	230	410	12-Φ28	/
10	ZSFM 350-1.6	850	950	345	345	385	260	470	16-Φ28	/
11	ZSFM 100-1,6(G)	360	490	180	190	196	75	/	/	110.1
12	ZSFM 150-1,6(G)	425	550	215	215	235	105	/	/	160.8
13	ZSFM 200-1,6(G)	530	650	240	240	280	130	/	/	214.4

2.2 Prestatiekernparameters

Nominale werkdruk: 1,6 MPa

Operationeel drukbereik: 0,14 MPa – 1,6 MPa

Tolerantie omgevingstemperatuur: 4 graden – 70 graden

Controleconfiguraties: natte controle, droge controle, elektronische controle

Meegeleverde accessoires: magneetventiel, manometer, hydraulische alarmbel, drukschakelaar

Verbindingstypes: Flens (standaard); Gegroefd (voor modellen uit de G--serie)

Certificeringen: CCC, CE

3. Richtlijnen voor installatie, foutopsporing en onderhoud

3.1 Installatievereisten

Omgeving & Plaatsing: Installeer in omgevingen met temperaturen tussen 4 graden en 70 graden. Monteer de klep op een hoogte van 1,2 m, zodat er rondom voldoende ruimte overblijft voor installatie en toekomstig onderhoud.

Alarmbel instellen: De hydraulische alarmbel mag niet hoger dan 2 meter worden geïnstalleerd; Als u de verbindingspijpleiding verlengt, zorg er dan voor dat de lengte onder de 20 meter blijft om de alarmefficiëntie te behouden.

Hulpkleppen: Rust de inlaat en uitlaat van de klep uit met brandsignaalvlinderkleppen om de controle- en onderhoudsprocedures te vereenvoudigen.

Stroomdetectie: Gebruik drukschakelaars als detectie- en alarmapparaat voor de primaire waterstroom in het beschermde gebied.

Speciale montage: Horizontale installatie is mogelijk, maar moet duidelijk worden vermeld in het koopcontract om in de fabriek-gekalibreerde compatibiliteit te garanderen.

Transport en afhandeling: Bescherm de klep tegen regen en stoten tijdens transport; ga voorzichtig te werk tijdens het laden en lossen om schade aan onderdelen te voorkomen.

3.2 Foutopsporingsprocedures

3.2.1 Handmatige foutopsporing

Bevestig dat alle componenten volledig zijn gemonteerd. Sluit alle kleppen behalve de handmatige startklep (6), alarmkogelklep (7) en resetklep (15).

Voer waterdruk (groter dan of gelijk aan 0,14 MPa) naar de watertoevoerzijde en open vervolgens langzaam de inlaatsignaalvlinderklep (2).

Wanneer water onder druk de klepconstructie binnendringt, worden de hydraulische alarmbel (9) en de drukschakelaar (8) geactiveerd en wordt de automatische afvoerklep (3) gesloten.

Wanneer er water uit de handmatige startklep stroomt (eerder geopend om lucht uit de luchtkamer te verwijderen), sluit u de klep. Het membraan wordt binnen 3-100 seconden gereset, de alarmbel stopt en de automatische aftapklep gaat open (open aftapkraan (12) om de waterafvoer te versnellen).

Sluit de terugstelklep (15) en open de uitlaatsignaalvlinderklep (10). Het debuggen is voltooid en de klep gaat naar de stand-bymodus (kleppen 2, 7 en 10 volledig open; alle andere kleppen gesloten).

3.2.2 Test van elektronische signaalactivatie

Zorg ervoor dat de klep in de stand-bymodus staat en sluit vervolgens de uitlaatsignaalvlinderklep (10).

Sluit een elektrisch signaal van 24 V aan op de magneetklep (14); de magneetklep gaat open en activeert de delugeklep.

Het anti-resetapparaat loopt voortdurend leeg, de hydraulische alarmbel wordt geactiveerd en de drukschakelaar wordt ingeschakeld.

Ontkoppel het 24V-signaal en open vervolgens de resetklep (15) om de klep te resetten.

Controleer of er geen lekkage is na het resetten, sluit de resetklep (15) en open de uitlaatsignaalvlinderklep (10) volledig om terug te keren naar stand-by.

3.3 Onderhoudsaanbevelingen

Maandelijkse inspecties: Voer maandelijkse visuele controles en simulatietests uit. Sluit de vlinderkleppen van het inlaat-/uitlaatsignaal, ontdoe pijpleidingen en filters van kalk en vuil, inspecteer het membraan op veroudering of schade, en ontstop de stromingsgaten in de hydraulische alarmbel en het anti-resetapparaat. Documenteer alle bevindingen voor toekomstig gebruik.

Lekkageresolutie:

Aanhoudende lekkage (continu druppelen uit de automatische aftapklep): Controleer op lekkages in de magneetklep of de handmatige startklep. Als er geen lekken worden gevonden, demonteer dan het kleppendeksel om vreemde voorwerpen uit het afdichtingsoppervlak van de membraanpakking te verwijderen.

Lekkage uit de drukontlastingsopening van het anti-resetapparaat: Controleer of de watertoevoerdruk voldoet aan de operationele vereisten. Als de druk voldoende is, reinig dan het anti-resetapparaat (om vastzittend vuil te verwijderen) of maak de- vastgedraaide onderdelen los (wikkel de draden in met PTFE-tape en monteer een halve slag losser dan voorheen).

Vervanging van componenten: Vervang verouderde of beschadigde membranen en afdichtingen onmiddellijk om de afdichtingsprestaties en operationele betrouwbaarheid van de klep te behouden.

4. Verpakking en transport

Onze producten worden verpakt in houten kisten of pallets van export-kwaliteit om een veilig transport te garanderen. Deze verpakking biedt robuuste stabiliteit, voorkomt schade tijdens het hanteren en garandeert dat producten de klant in onberispelijke staat bereiken.

5. Toepassingsscenario's

Commerciële en openbare ruimtes: Hotels, winkelcentra, ziekenhuizen, bibliotheken, stadions en tentoonstellingscentra.

Industriële faciliteiten: Fabrieken, energiecentrales, onderstations en productiewerkplaatsen.

Transportknooppunten: Luchthavens, treinstations en metrostations.

Gespecialiseerde omgevingen: datacentra, musea en waardevolle -opslagruimten voor activa (voor watergordijn-/watermistsystemen).

Brandbeveiligingssystemen: Deluge-systemen, pre-actiesystemen, schuimsystemen en droge brandkraansystemen voor binnenshuis.

6. Veelgestelde vragen (FAQ)

Q: Welke regelconfiguraties zijn compatibel met deze overstromingsalarmklep?A: Het werkt met drie besturingsopstellingen: nat (gesloten sprinklers), droog (open sprinklers + branddetectoren) en elektronisch (open sprinklers + elektronische detectoren), waardoor het kan worden aangepast aan verschillende brandveiligheidsbehoeften.

Q: Is horizontale installatie een optie voor deze klep?A: Ja, horizontale installatie is mogelijk, maar dit moet expliciet worden aangevraagd in het koopcontract.-Verticale installatie is de standaardconfiguratie.

Q: Wat zijn de installatiebeperkingen voor de hydraulische alarmbel?A: De hydraulische alarmbel moet op een hoogte van maximaal 2 meter worden gemonteerd. Als de verbindingsleiding moet worden verlengd, mag de totale lengte niet groter zijn dan 20 meter om een goede alarmfunctionaliteit te garanderen.

Q: Hoe vaak moet de delugeklep onderhouden worden?A: Maandelijkse inspecties en simulatietests worden aanbevolen om de betrouwbaarheid van de componenten te verifiëren, vuil te verwijderen en ervoor te zorgen dat de klep effectief werkt in noodsituaties.

Q: Welke accessoires worden bij de klep geleverd?A: De klep wordt geleverd met een magneetklep, manometer, hydraulische alarmbel, drukschakelaar, handleiding, paklijst en kwalificatiecertificaat. Brandsignaalvlinderkleppen en andere systeemcomponenten dienen afzonderlijk te worden besteld.

7. Productvergelijking (vs. concurrenten)

Belangrijkste vergelijkingspunten	CA-FIRE ZSFM overstromingsalarmklep	Concurrent A	Concurrent B
Internationale certificeringen	CCC + CE	Alleen CE	Geen grote certificeringen
Compatibele bedieningsmodi	3 (nat/droog/elektronisch)	2 (nat/elektronisch)	1 (alleen elektronisch)
Modelreeks	DN50–DN350 (13 modellen)	DN80–DN200 (5 modellen)	DN100–DN150 (3 modellen)
Operationeel drukbereik	0,14–1,6 MPa (breed)	0,3–1,2 MPa (smal)	0,5–1,0 MPa (beperkt)
Installatieflexibiliteit	Verticaal + horizontaal (optioneel)	Alleen verticaal	Alleen verticaal
Inclusief kernaccessoires	Magneetventiel + alarmbel + drukschakelaar	Alleen drukschakelaar	Geen meegeleverde accessoires
Jaarlijkse onderhoudskosten	$ 45/eenheid	$ 65/eenheid	$ 55/eenheid (frequente lekreparaties)
Na-verkoopgarantie	2 jaar + technische ondersteuning	1 jaar	Geen garantie
Alarmreactie en resettijd	Snel (minder dan of gelijk aan 100s reset)	Gemiddeld (minder dan of gelijk aan 150s reset)	Langzaam (minder dan of gelijk aan 200s reset)
